Что это такое?
Контрольные кабели без экрана и без брони — это многожильные кабели с медными или алюминиевыми токопроводящими жилами, не имеющие дополнительных защитных слоёв в виде металлического экрана (фольга, оплётка) и броневых покровов (стальные ленты или проволоки). Они предназначены для стационарной прокладки в условиях отсутствия сильных электромагнитных помех и риска механических повреждений, обеспечивая экономичное и надёжное решение для цепей контроля и управления .
Из чего делают?
Токопроводящие жилы изготавливают из меди (сечение 0,75–6,0 мм²) или алюминия (сечение 2,5–10 мм²); жилы должны быть однопроволочными (класс 1) . Изоляция выполняется из ПВХ пластиката, полиэтилена или резины; номинальная толщина изоляции для медных жил сечением 0,75–2,5 мм² составляет 0,6 мм, для сечений 4–6 мм² — 0,7 мм (ПВХ) или 0,6 мм (полиэтилен) . Изолированные жилы скручиваются в сердечник (допускается до 4 жил в центре без скрутки) и имеют цветовую или цифровую маркировку; в каждом повиве предусмотрена счётная пара, отличимая по цвету . Внешняя оболочка выполняется из ПВХ пластиката, полиэтилена или резины; её толщина зависит от диаметра кабеля (от 1,2 мм при диаметре до 6 мм до 2,3 мм при диаметре свыше 40 мм) . Кабели не имеют экрана (отсутствует фольга, медная оплётка или дренажная проволока) и брони (отсутствуют стальные ленты или проволоки) . Для исполнений с повышенными требованиями пожарной безопасности применяются безгалогенные композиции (нг(А)-HF) или материалы с пониженным дымо- и газовыделением (нг(А)-LS) .
Зачем и где это применяют?

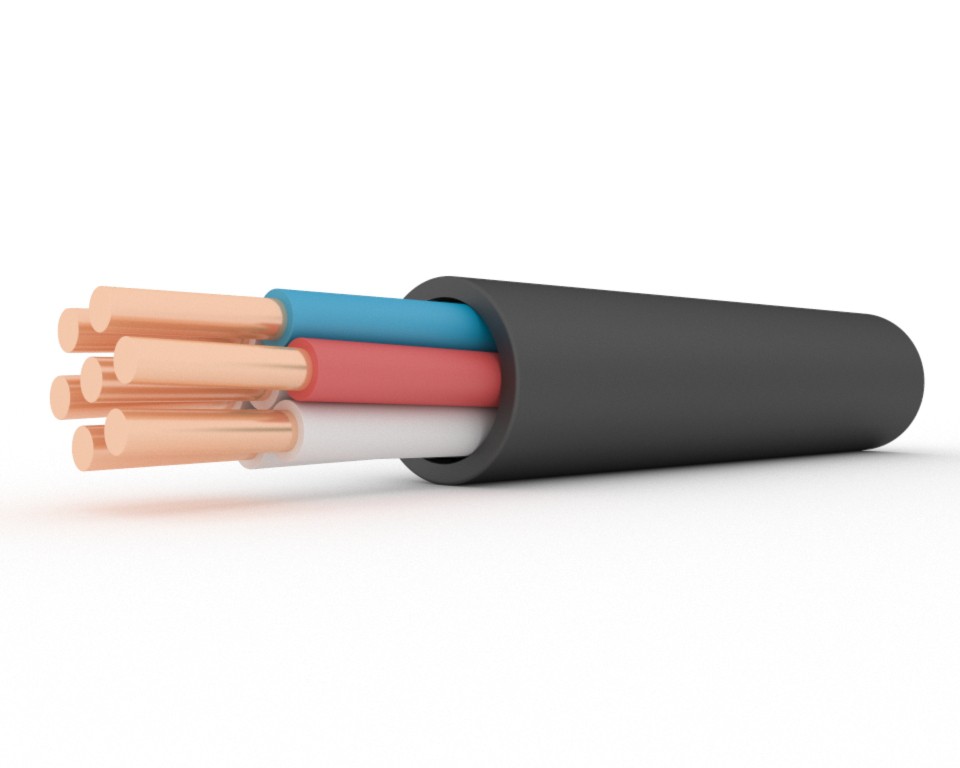

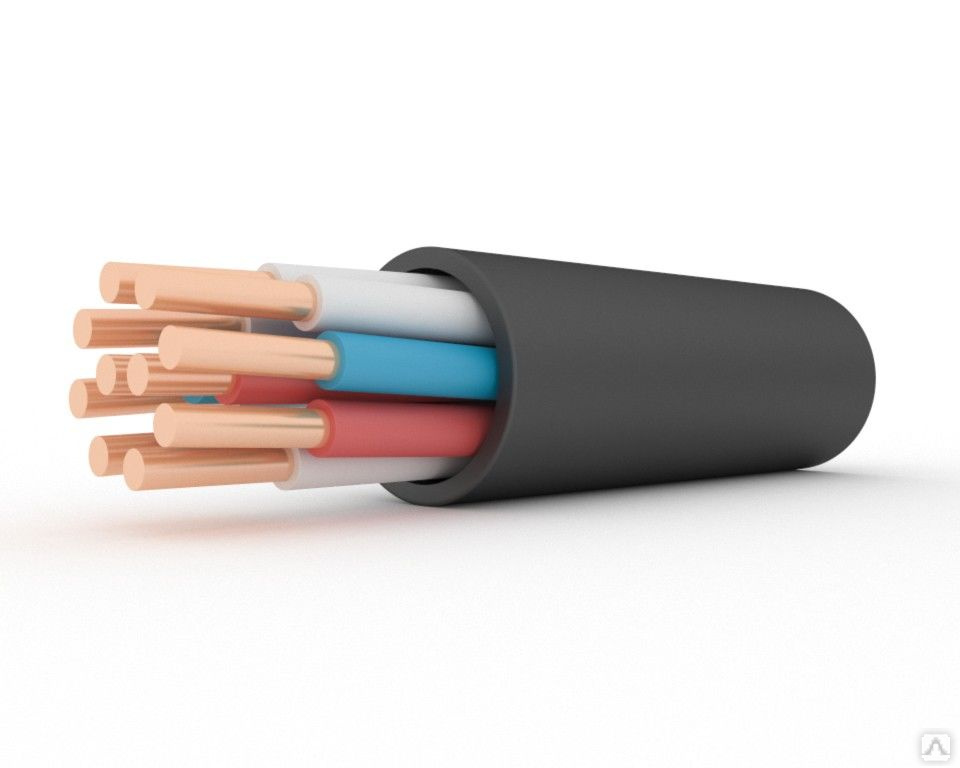

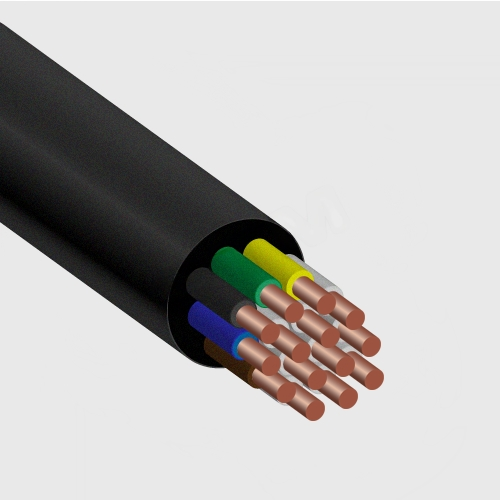

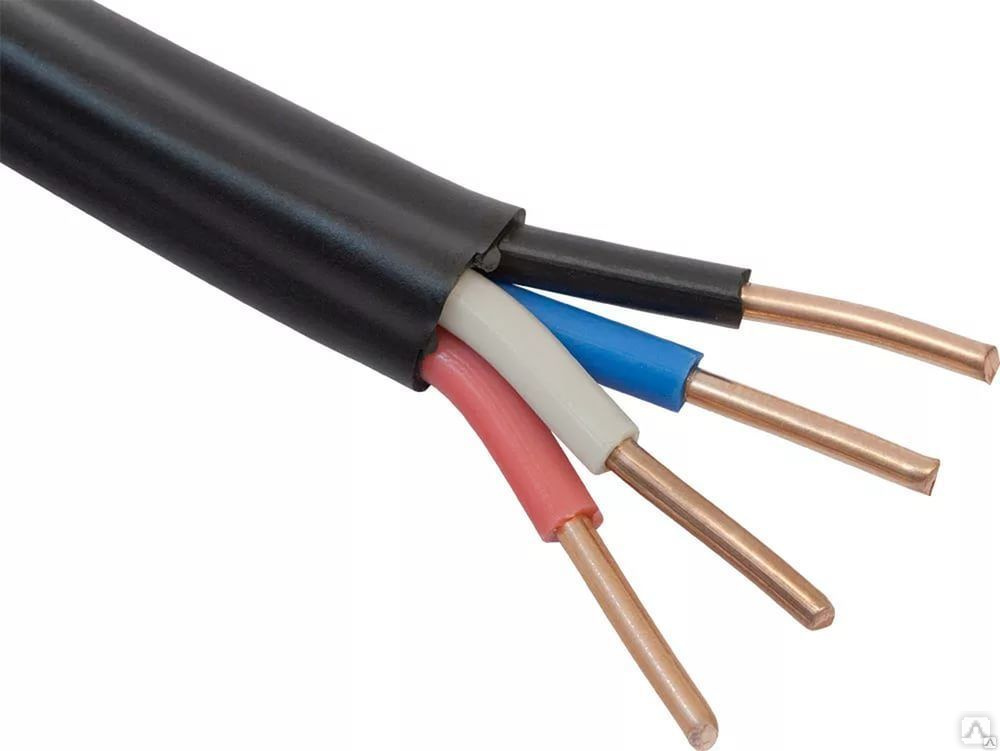

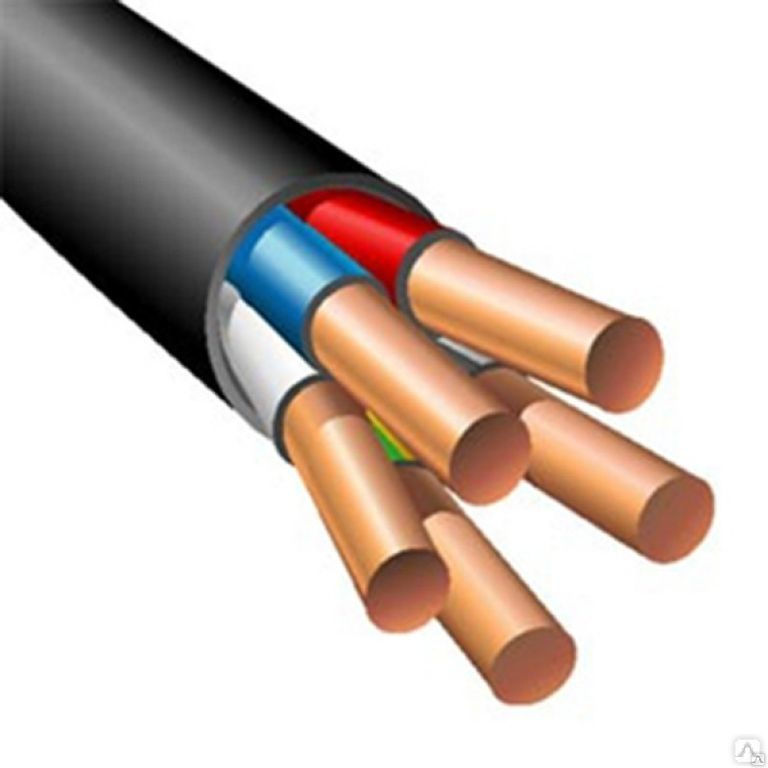

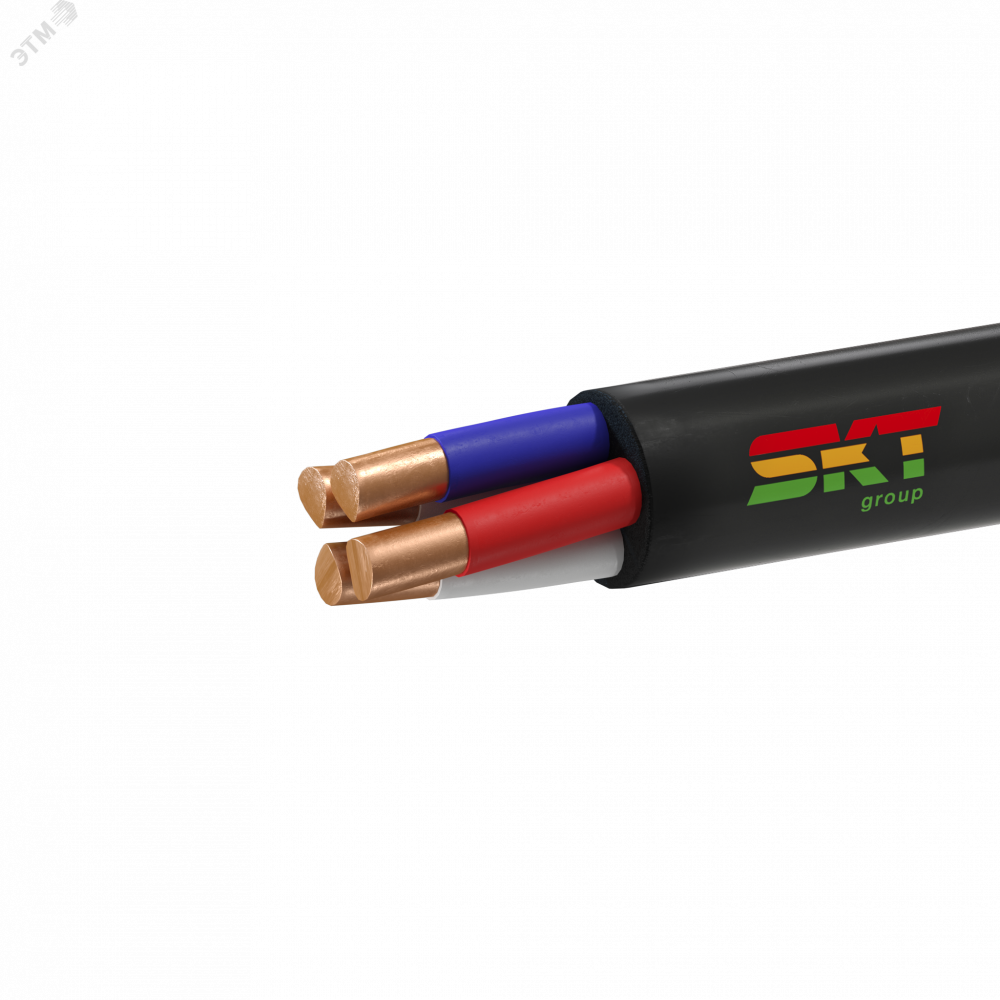

Кабели предназначены для неподвижного присоединения к стационарным электрическим приборам, аппаратам и распределительным устройствам в цепях контроля, сигнализации и управления . Рабочее напряжение — переменное до 660 В частотой до 100 Гц или постоянное до 1000 В . Они прокладываются внутри помещений, в кабельных каналах, лотках, трубах, за подвесными потолками и в условиях защищённых от прямых механических воздействий, интенсивных вибраций и сильных электромагнитных полей . Диапазон рабочих температур — от -50°C до +50°C (для некоторых исполнений до +90°C), монтаж без предварительного подогрева допускается при температуре не ниже -15°C . Кабели должны выдерживать испытательное переменное напряжение 2500 В частотой 50 Гц в течение 5 минут; сопротивление изоляции жил ПВХ — не менее 6 МОм/км (при 20°C) . Срок службы составляет от 15 до 25 лет . Типовые примеры: КВВГ, АКВВГ, МКШМ, а также пожаробезопасные исполнения КВВГнг(А)-LS, КВВГЭнг(А)-LS и другие .
Интересный факт:
Согласно требованиям ГОСТ 1508-78, в контрольных кабелях без экрана и брони каждый повив скрученных жил обязательно содержит так называемую «счётную пару» — две жилы, цвет изоляции которых отличается друг от друга и от всех остальных жил в повиве. Это позволяет точно идентифицировать нужный повив при монтаже даже в многослойных конструкциях с большим количеством жил .
