Кабели контрольные экранированные без брони

Что это такое?

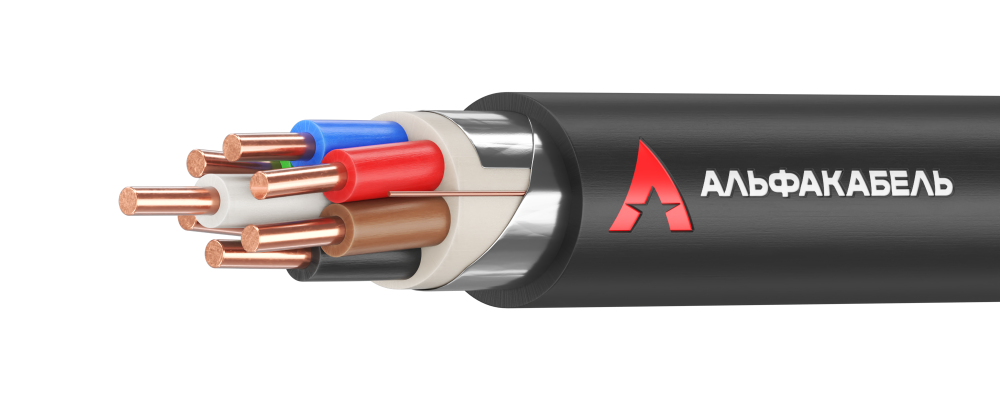

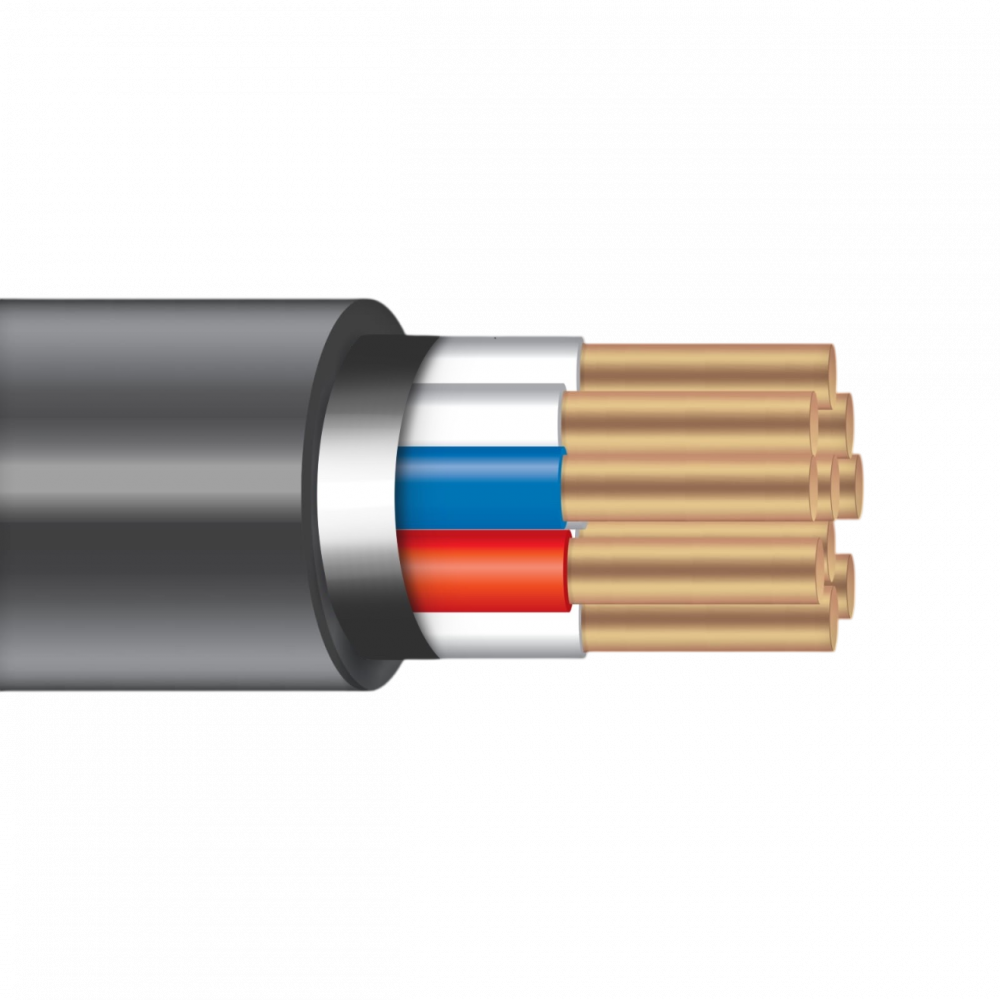

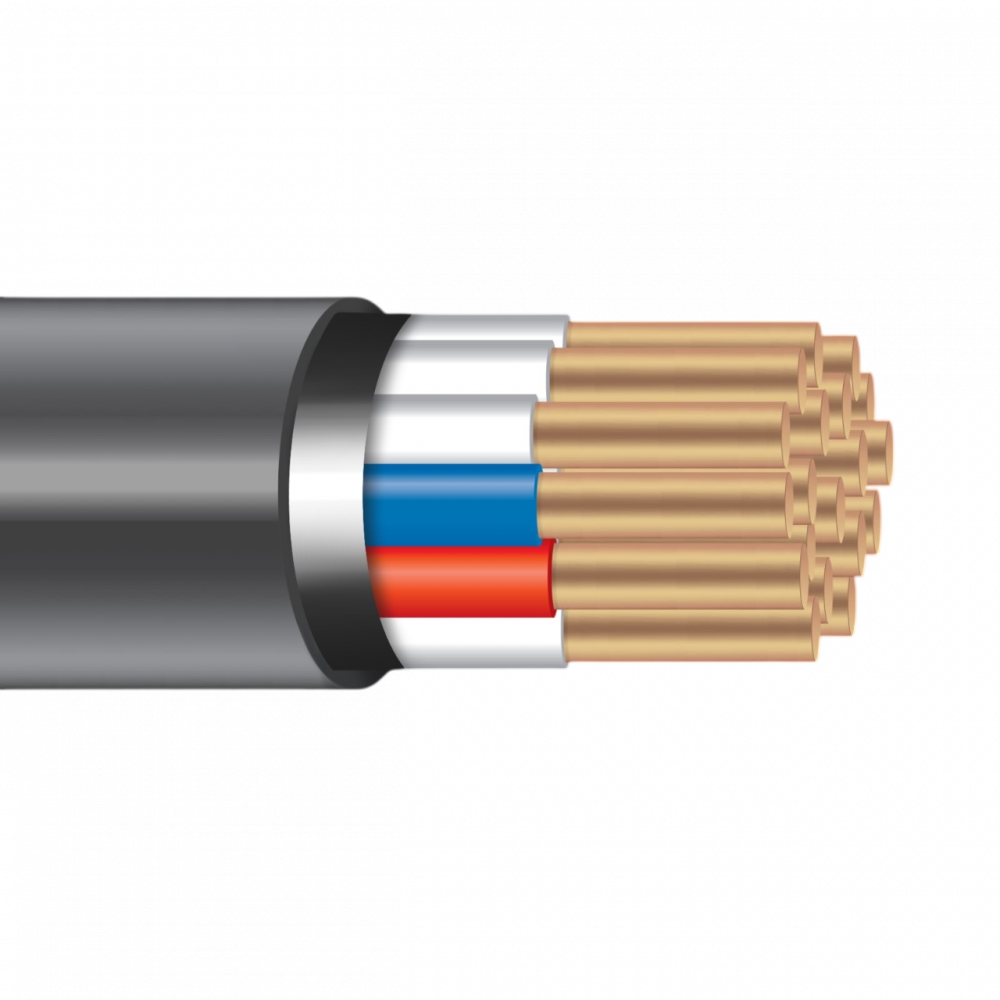

Контрольные кабели экранированные без брони — это многожильные кабели с медными или алюминиевыми жилами, имеющие общий металлический экран для защиты от электромагнитных помех, но не оснащенные броневыми покровами (стальными лентами или проволокой) . Они предназначены для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам в цепях переменного напряжения до 660 В (частотой до 100 Гц) или постоянного напряжения до 1000 В . Ключевая особенность — наличие экрана при полном отсутствии брони.

Из чего делают?
Токопроводящие жилы изготавливают из меди (например, КВВГЭ, КРВГЭ, КПсВГЭ) или алюминия (АКВВГЭ, АКРВГЭ, АКПсВГЭ), преимущественно однопроволочные (1 класс) . Изоляция выполняется из ПВХ пластиката (В), резины (Р), полиэтилена (П) или самозатухающего полиэтилена (Пс) . Поверх скрученных изолированных жил накладывается общий экран — обмотка из медной фольги, медной ленты или алюминиевой фольги с перекрытием, обеспечивающим сплошность; вдоль экрана из алюминиевой фольги прокладывается медная дренажная проволока диаметром 0,4–0,6 мм . Под экраном допускается разделительный слой из ПВХ пластиката или полиэтилентерефталатной пленки . Внешняя оболочка — из ПВХ пластиката, резины или полиэтилена . Броня (стальные ленты, профилированная лента или проволоки) отсутствует, что отражено в отсутствии букв «Б», «Бб», «П» в маркировке . В каждом повиве скрученных жил имеется счетная пара, жилы которой по цвету отличаются друг от друга и от остальных .

Зачем и где это применяют?
Такие кабели предназначены для прокладки в помещениях, туннелях, каналах при отсутствии опасности механических повреждений (броня не требуется), но в условиях агрессивной среды и при необходимости защиты электрических цепей от влияния внешних электрических полей . Экран обеспечивает электромагнитную совместимость, защищая передаваемые сигналы от наводок. Диапазон эксплуатации: от -50°C до +50°C, монтаж без подогрева до -15°C . Минимальный радиус изгиба — 6 наружных диаметров . Срок службы — не менее 15 лет . Типовые марки: КВВГЭ, КРВГЭ, КПсВГЭ (медные), АКВВГЭ, АКРВГЭ, АКПсВГЭ (алюминиевые) .

Интересный факт:
Согласно ГОСТ 1508-78, в обозначении марок таких кабелей буква «Э» указывает на наличие общего экрана из фольги, но при этом принципиально отсутствуют буквы, обозначающие броню («Б», «Бб», «П») . Вдоль экрана из алюминиевой фольги обязательно прокладывается медная луженая проволока диаметром 0,4–0,6 мм — она обеспечивает надежный электрический контакт и заземление экрана по всей длине, что критически важно для эффективного отвода помех .
