Что это такое?
Монтажные кабели с броней и экраном — это многожильные кабели, предназначенные для стационарного и внутриприборного монтажа в условиях повышенных электромагнитных помех и механических нагрузок. Сочетание двух типов защиты — экрана (от наводок) и брони (от внешних воздействий) — позволяет применять их в самых сложных условиях: в промышленной автоматике, на объектах энергетики, в системах связи и управления, где требуется высокая надежность и помехозащищенность .
Из чего делают и как устроены?

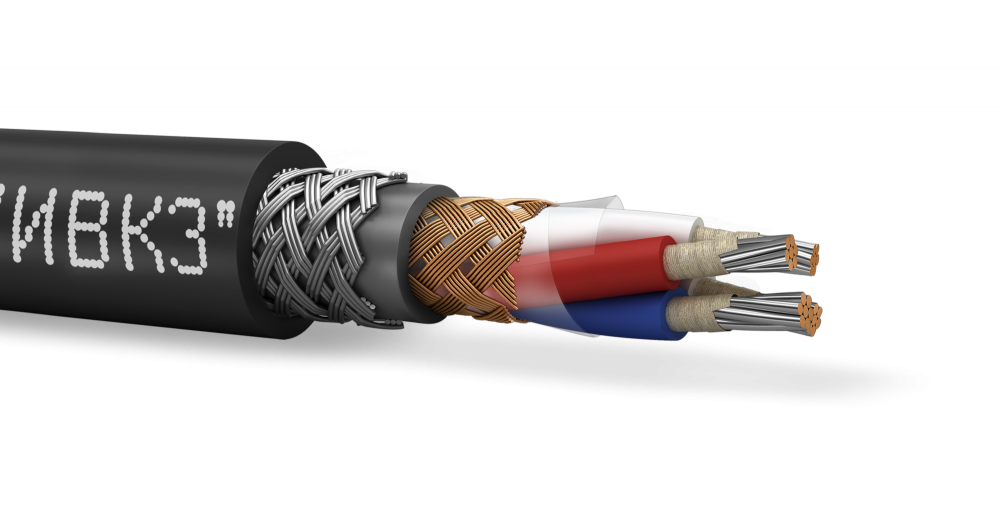

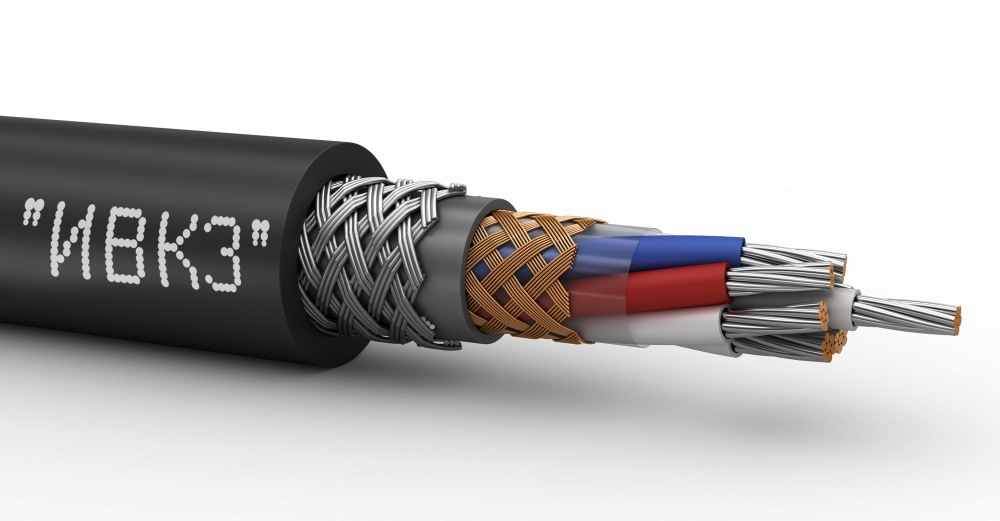

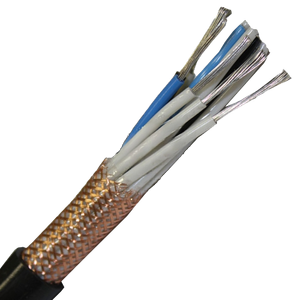

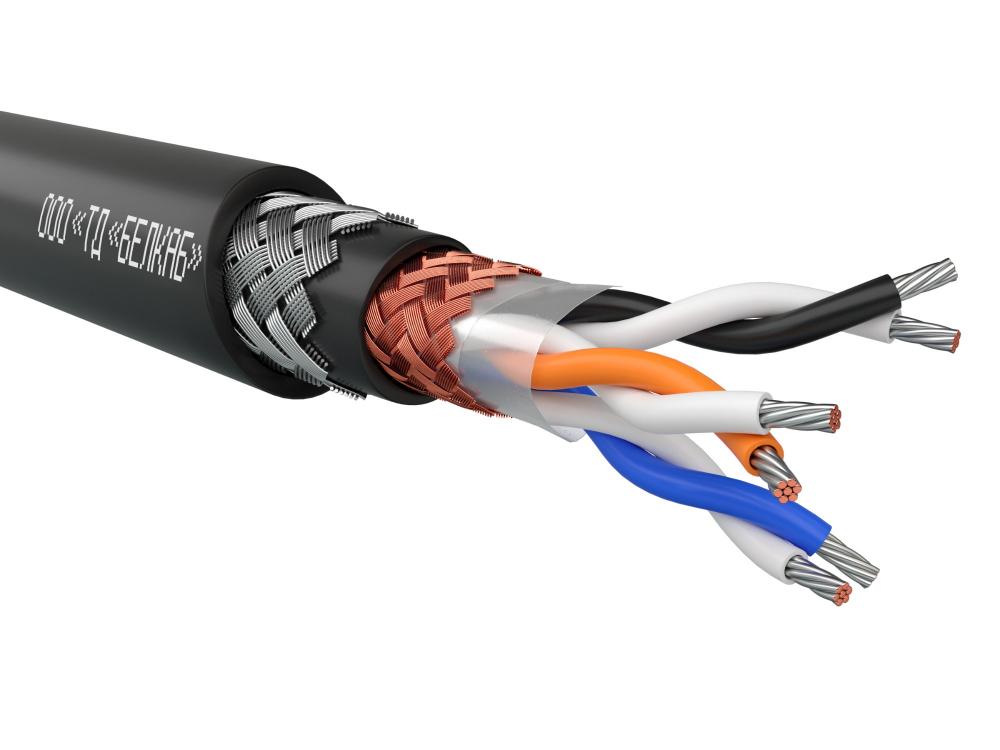

Конструкция этих кабелей включает несколько защитных слоев, каждый из которых выполняет свою функцию. Токопроводящие жилы — медные, чаще луженые для защиты от коррозии и облегчения пайки, многопроволочные, с классом гибкости от 3 до 5 . Изоляция выполняется из ПВХ-пластиката, для огнестойких исполнений — из кремнийорганической резины или с обмоткой из слюдосодержащих лент . Экран обеспечивает защиту от электромагнитных помех. Он может быть общим (на весь сердечник) или индивидуальным (на каждую пару), выполненным в виде оплетки из медных проволок или обмотки из алюмополимерной ленты (алюмофлекса) с контактным проводником . Броня защищает от механических повреждений и выполняется из стальных оцинкованных круглых проволок (в оплетке) — такие кабели маркируются буквой «К» . Наружная оболочка — из ПВХ-пластиката пониженной пожарной опасности, может иметь индексы нг(А)-LS (с низким дымовыделением) или нг(А)-FRLS (огнестойкая) .
Зачем и где это применяют?
Такие кабели предназначены для ответственных применений, где обычные монтажные провода не могут обеспечить нужный уровень защиты :
- Промышленная автоматика (АСУ ТП) — для прокладки цепей управления и сигнализации в цехах с мощным электрооборудованием, создающим электромагнитные помехи, а также в местах с риском механических повреждений кабеля .
- Энергетика и нефтегазовая отрасль — на подстанциях, электростанциях, объектах добычи и переработки, где требуется защита от блуждающих токов и агрессивных сред .
- Транспорт и инфраструктура — в тоннелях, метрополитене, на железнодорожных объектах, где кабели подвергаются вибрации и возможным механическим воздействиям .
- Объекты с повышенными требованиями пожарной безопасности — исполнения с индексами нг(А)-LS и FRLS (огнестойкие) применяются в детских садах, школах, больницах, торговых центрах и других местах массового пребывания людей .
Диапазон рабочих температур для большинства исполнений составляет от -50°C до +70°C, монтаж без подогрева допускается до -15°C . Радиус изгиба при прокладке — не менее 10 наружных диаметров кабеля . Срок службы достигает 25–30 лет .
Интересный факт:
Маркировка таких кабелей содержит буквы, указывающие на тип брони и экрана. Например, в обозначении МКЭКШВ буква «Э» означает наличие экрана, «К» — броню из круглых стальных проволок (оплетку), «Шв» — защитный шланг из ПВХ . В кабелях МКЭаКШв «Эа» указывает на экран из алюмополимерной ленты (алюмофлекса) . Бронирование круглыми проволоками обеспечивает гибкость кабеля и устойчивость к растягивающим усилиям, что особенно важно при монтаже в сложных трассах и кабельных каналах . Огнестойкие исполнения (с индексом FR) способны сохранять работоспособность в условиях открытого пламени в течение 180 минут .
